Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Adapter SMP z męskiego na męskie | Impedancja: | 50 omów |
|---|---|---|---|
| Materiał korpusu: | Mosiądz | Kolor: | Pozłacany |
| Płeć: | Mężczyzna do mężczyzny | Rodzaj: | Adapter SMP |
| Pozostałe: | Hermetyczny |

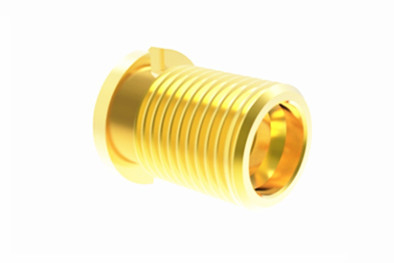

Wysokiej wydajności hermetyczna seria SMP: łącznik z adapterem RF od mężczyzny do mężczyzny do bezproblemowego podłączenia urządzenia
Wprowadzenie do SMP RF Connector
SMP jest kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym, kompaktowym.doskonałe działanie sejsmiczneMa zakres częstotliwości pracy do 30GHz (nasze wysokiej wydajności złącza SMP mogą osiągnąć 40GHz), a wtyczka posiada trzy opcje interfejsu:ograniczona zwolnienieTe różne formy interfejsów mogą pomieścić wymagany ruch osiowy lub radialny do ślepego sparowania w łączach szerokopasmowych do szerokopasmowych.SMP jest idealny do stosowania w instalacjach wymagających wysokiej niezawodności i intensywności modułowej.
| Ogólna specyfikacja adaptera z łącznikiem SMP | ||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napęd nominalny
|
170VRMS ((na poziomie morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS ((na poziomie morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
|
Przewodnik zewnętrzny
|
normalne≤2,5mΩ, hermetycznie zamknięte ≤4mΩ
|
||
|
Przewodnik centralny
|
normalne≤6mΩ, hermetycznie zamknięte ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | |
| VSWR dla złącza prostego |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR dla łącznika prawego anioła | ≤ 1.3 | |||
| VSWR dla adaptera | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centralny konduktor | Mężczyzna |
Brąz Sn-P
|
pokryte złotem | |
| Kobieta |
brąz beryliowy
|
pokryte złotem | ||
|
Elastyczny kontakt
|
brąz beryliowy
|
pokryte złotem | ||
|
Pozostałe części metalowe
|
Pozłata mosiądz, pasywna stal nierdzewna
|
|||
|
Izolatory
|
Sintering szkła/PTFE/PEI
|
|||
|
Wskaźnik przecieków dla
hermetycznie uszczelniony złącze
|
1.01325×10-3 Pa·cm3 /s
|
|||

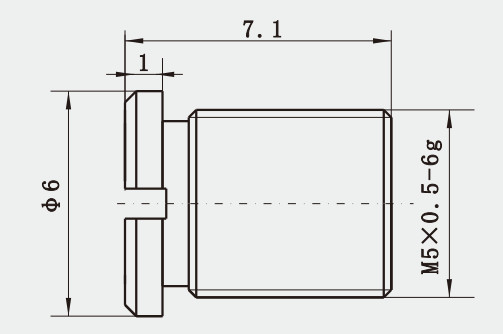

Jednostka: mm
Rysunek
Wysokiej wydajności hermetyczna seria SMP: łącznik z adapterem RF od mężczyzny do mężczyzny do bezproblemowego podłączenia urządzenia
Zastosowanie:
Adapter SMP to nowy rodzaj niewidomego łącznika koaksjalnego RF, który stanowi idealne rozwiązanie dla modułowych, intensywnych instalacji.o pojemności nieprzekraczającej 10 WInterfejs SMP występuje w dwóch postaciach: jeden jest ultra-małym interfejsem o tej samej proporcji co złącze MMCX, a drugi jest konwencjonalnym interfejsem SMA.Oba interfejsy mogą działać na częstotliwościach do 40 GHz, zapewniający metodę łączenia wciskującego i wciągającego.
UWAGA:
Mamy ponad 1000 rodzajówAdaptory SMP dla kobiet i mężczyzndo wyboru, jeśli nie znajdziesz produktu, którego używasz,
Proszę o pełny katalog, przyjmujemy wymiary na zamówienie.
Kategoria produktu:
1łączniki RF, adaptery (przewód prądowy do 110 GHz)
2. Zestawy kabli radiowych i przewodników fal
3. Przewodnik fal do adapterów koaksjalnych
4. Zintegrowane łączniki RF i DC
5. Mikro prostokątny złącze ((J30J,Micro D-sub)
6. Szkło-metal hermetyczne uszczelniacze, nagłówki, przewody zasilające (RF & DC)
7. Mikrowave Rotary Joints
8Produkty ODM
