Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze BNC RF | Platerowanie: | Niklowane |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 60169-8 |
| Rodzaj: | Prosty kąt | Płeć: | mężczyzna/kobieta |

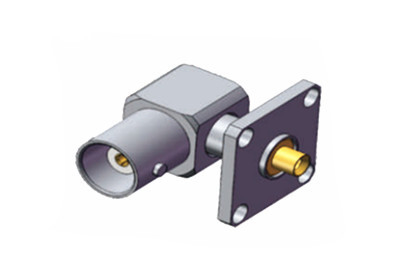

BNC Female Right Angle Flange Mount RF Connector dla kabli 2#Semi-Flexible/Semi-Rigid
Złącze BNC, znane również jako Bayonet NeillZłącze BNC, znane również jako złącze Bayonet Neill-Concelman, jest małym i szybkim złączem RF stosowanym do kabli koaksjalnych.Ma dwa sztylety na kobiecym złączu, które można połączyć za pomocą zaledwie ćwierć obrotu maticy sprzęgającej. Konektory BNC są szczególnie odpowiednie do kończenia kabli koaksjalnych miniaturowo-subminiaturowych, takich jak RG-58, 59, do RG-179, RG-316.i inne urządzenia elektroniczne o częstotliwości radiowej, instrumenty testowe, sygnały wideo i były kiedyś popularnym wyborem dla sieci komputerowych 10BASE2.Złącza BNC są zaprojektowane tak, aby odpowiadały charakterystycznej impedancji kabli w zakresie 50 ohm lub 75 ohm.Wykorzystuje się go w zastosowaniach o niższej częstotliwości mikrofalowej, w tym w monitorach, sieciach lokalnych, urządzeniach telekomunikacyjnych i sprzęcie testowym.Zastosowane zgodnie z normą MIL-C-39012/16-24l, mogą być wymienne z połączkami tego samego typu, które można szybko włączać i wyłączać.do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~4 GHz | |
| Napęd nominalny | 500 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 1500 VRMS (maksymalny poziom morza) | |
| Odporność na izolację | ≥ 5000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
| Przewodnik centralny | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Szczegóły produktu:
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.58N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -45 do +155 stopni C |
| Ocena IP (wspólna) | IP67 |
Charakterystyka:
Zastosowanie:
* Komputery/sieci lokalne
* Radio/TVK
* szerokopasmowy
* Urządzenia
* Anteny
* Telekomunikacja
* Komputery
* Modemy kablowe dużych prędkości
* Wydanie
* Systemy wideo
* Samochody
* Telekomunikacje
* Przemysł bezprzewodowy
* Urządzenia pomiarowe
* Stacje bazowe
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
