Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze BNC RF | Platerowanie: | Niklowane |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 60169-8 |
| Rodzaj: | proste | Płeć: | Kobieta |

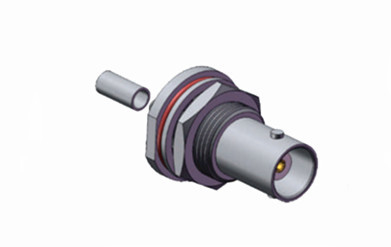

Zapewnienie niezawodnych połączeń radiowych w mokrych środowiskach za pomocą BNC Waterproof Female Bulkhead Crimp
Złącze BNC, znane również jako Bayonet NeillZłącze BNC, znane również jako złącze Bayonet Neill-Concelman, jest małym, szybkim złączeniem/rozłączeniem złącza RF używanym do kabli koaksjalnych.Ma dwa sztylety na kobiecym złączu, które można połączyć za pomocą zaledwie ćwierć obrotu maticy sprzęgającej. Konektory BNC są idealne do kończenia kabli koaksjalnych miniaturowo-subminiaturowych, takich jak RG-58, 59, do RG-179, RG-316.i inne urządzenia elektroniczne o częstotliwości radiowej, instrumenty testowe, sygnały wideo i były kiedyś popularnym złączem dla sieci komputerowych 10BASE2.Złącza BNC są zaprojektowane tak, aby odpowiadały charakterystycznej impedancji kabli w zakresie 50 Ohm lub 75 OhmDobrze działają w zastosowaniach o niższej częstotliwości mikrofalowej, takich jak monitory, LAN, urządzenia telekomunikacyjne i sprzęt testowy.Złącze BNC ma strukturę bagnet kopalną do parzenia i został opracowany zgodnie z MIL-C-39012/16-24lWykorzystuje się go do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~4 GHz | |
| Napęd nominalny | 500 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 1500 VRMS (maksymalny poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
| Przewodnik centralny | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |

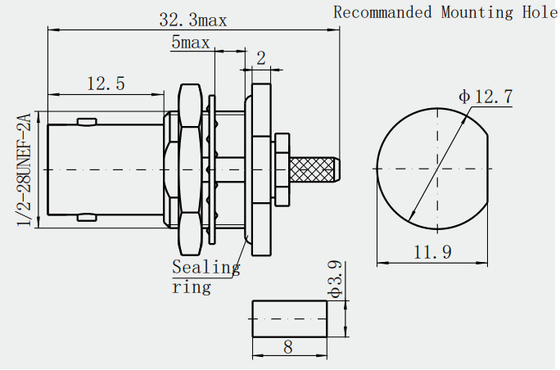

Szczegóły produktu:
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.58N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -45 do +155 stopni C |
| Ocena IP (wspólna) | IP67 |
Charakterystyka:
Przystępna cena i wysokiej jakości.
Wykonanie szerokopasmowe z niskim odbiciem od DC do 4 GHz.
Impedancja 50 ohmów.
Szybkie i łatwe połączenie do szybkiej instalacji.
Kompatybilny z różnymi miniaturowymi, elastycznymi, półtwardymi kablami równoosiowymi RG.
Złącza BNC są dostępne w wersjach prostych, pod kątem pionowym, grodziowych, 2 otworu, 4 otworu lub bez podnośnika.
Może być podłączony do kabli standardowych w przemyśle i stosowany jako urządzenie do płytek drukowanych.
Zapewnia stałą wydajność.
Zastosowanie:
* Komputery/sieci lokalne
* Radio/TVK
* szerokopasmowy
* Urządzenia
* Anteny
* Telekomunikacja
* Komputery
* Modemy kablowe dużych prędkości
* Wydanie
* Systemy wideo
* Samochody
* Telekomunikacje
* Przemysł bezprzewodowy
* Urządzenia pomiarowe
* Stacje bazowe
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
