Nazwa produktu: | Złącze BNC RF | Platerowanie: | Niklowane |
---|---|---|---|
Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
Materiał: | Mosiądz | Norma projektowa:: | IEC 60169-8 |
Rodzaj: | proste | Płeć: | Kobieta |

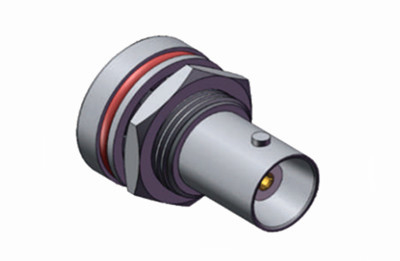

Doświadczenie niezrównanej łączności z BNC hermetycznie uszczelnionym łącznikiem RF
Złącze serii BNC to rodzaj łącznika koaksjalnego RF w stylu bagnetu, który spełnia specyfikacje MIL-C-39012.co czyni go idealnym do stosowania w systemach częstotliwości radiowych o częstotliwościach poniżej 4 GHzTen złącze jest szeroko stosowany w różnych gałęziach przemysłu, w tym w systemach sieciowych, przyrządach i interkonekcjach komputerowych.
Specyfikacja
Charakterystyka elektryczna | ||
Impedancja | 50 ohm | |
Zakres częstotliwości | Prąd stały ~4 GHz | |
Napęd nominalny | 500 VRMS (maksymalny poziom wody) | |
Włókna elektryczne Wzór napięcia | 1500 VRMS (maksymalny poziom morza) | |
Odporność na izolację | ≥ 5000 MOhm | |
Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
Przewodnik centralny | ≤ 0,5 mOhm | |
VSMR | ≤ 1.3 |

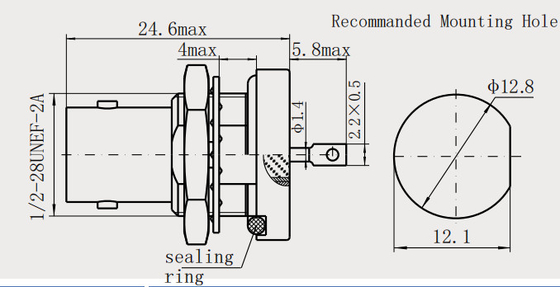

Rysunek produktu
Materiał i właściwości mechaniczne | |||
Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
Kobieta/złota | Brąz Sn-P | Złote | |
Kontakt o odporności | Brąz beryliowy | Pozostałe | |
Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
Izolatory | PTFE | ||
Pierścień uszczelniający | Kauczuk silikonowy | ||
Trwałość | 500 cykli |
Zgodność z RoHS | - Tak, proszę. |
Cykl rozmnażania | 500Cykli |
Utrzymanie kontaktów | 10N min |
Utrzymanie kable | 100N min |
Siła łączenia | 0.58N max. |
Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
Temperatura pracy | -45 do +155 stopni C |
Ocena IP (wspólna) | IP67 |
Charakterystyka:
Zastosowanie:
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
