Szczegóły Produktu:
Zapłata:
|

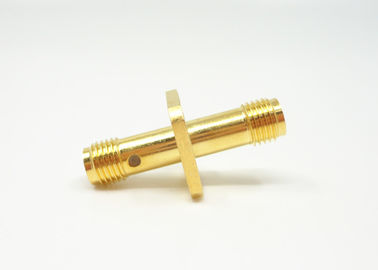

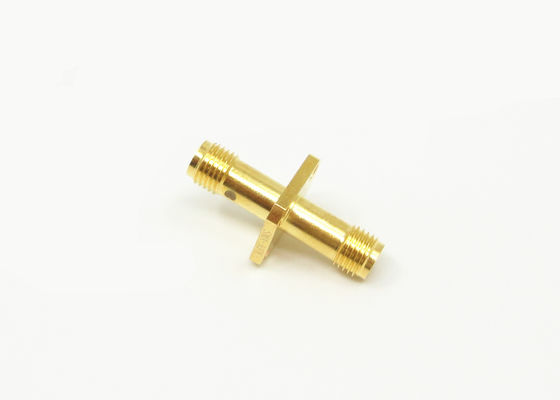

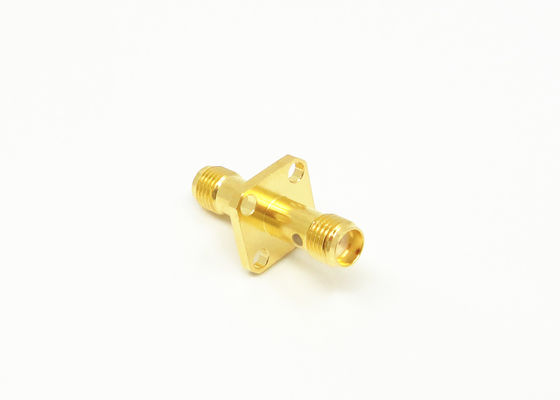

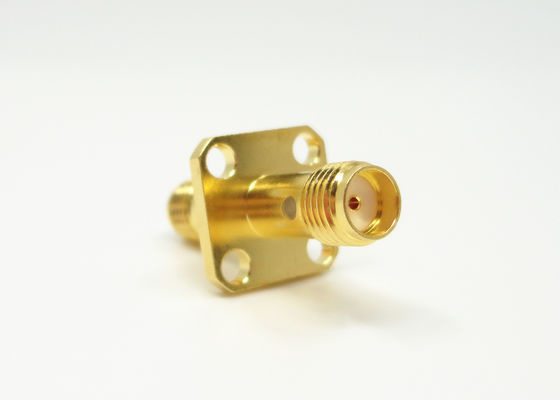

| Nazwa produktu: | Konektor koncentryczny SMA RF | Platerowanie: | Pozłacany |
|---|---|---|---|
| Płeć: | Płeć żeńska | Impedancja: | 50Ω |
| częstotliwość: | DC ~ 18 GHz | Trwałość: | 500 cykli |
| Podanie: | Lotnictwo | Materiał: | Mosiądz |
| High Light: | złącze anteny sma,złącze grodzi sma |
||
Seria SMA to rodzaj mini, koncentrycznego złącza RF o wysokiej częstotliwości, opracowany i wyprodukowany zgodnie z MIL-C-39012.Charakteryzuje się małą objętością, dobrą przepustowością, doskonałymi właściwościami elektrycznymi.SMA to najczęściej używane złącza koncentryczne RF w różnych dziedzinach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może sięgać do 20GHz.
Specyfikacja:
| Parametry elektryczne | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | Podłącz za pomocą kabla solf DC ~ 12,4 GHz | ||
| Podłącz półsztywnym kablem DC ~ 18GHz | |||
| Napięcie znamionowe | 335VRMS | ||
| Dielektryki Odporność na napięcie | 1000VRMS | ||
| Odporność izolacji | ≥5000MΩ | ||
| Centrum oporu | Środkowy przewodnik | ≤3,0 mΩ | |
| Przewodnik zewnętrzny | ≤2,0 mΩ | ||
| VSWR | ≤1,3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Środkowy przewodnik | Męski | Mosiądz pozłacany | |
| Płeć żeńska | Sn-P Brązowe pozłacane | ||
| Elastyczny kontakt | Brąz berylowy, niklowany | ||
| Skorupa i inne części metalowe | Mosiądz niklowany | ||
| Pasywacja ze stali nierdzewnej | |||
| Zaciskany rękaw | Mosiądz niklowany | ||
| Izolatory | PTFE | ||
| Uszczelka | Silikonowa guma | ||
| Trwałość | 500 cykli | ||
| Moment dokręcania połączenia | 0,79; 1,13 Nm | ||
Cechy:
Podanie:
* Lotnictwo
* Szerokopasmowy
* Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja
* Połączenie między płytkami
Więcej szczegółów:
Katalog produktów:
| Adapter RF |
| Złącze RF SMA / SSMA |
| Złącze RF SMP / SSMP |
| Złącze RF TNC |
| Złącze RF typu N. |
| Złącze RF MCX / MMCX |
| Złącze BNC RF Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
| Zespoły kabli RF |
| Adapter falowodu do koncentrycznego |
| Uszczelnienia hermetyczne szkło-metal |
| Złącze serii J30J |
| Mikrofalowe złącza obrotowe |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMAJeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami i podaj swoje dane.
