Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Din 7/16, L29 | Materiał: | Bas, Brąz fosforowy |
|---|---|---|---|
| Rodzaj: | Prosty kąt | Płeć: | Męski |
| Palenie: | Potrójne poszycie ze stopu | Trwałość (krycia): | 500 cykli |
| waga: | 80 ~ 150g | FOKA: | IP67 |
| kolor: | Argent / Golden | ||
| High Light: | 7 16 złącze din rf,złącze din din |
||
Szybka instalacja Wtyk męski 7/16 Din Złącze kątowe do superelastycznego kabla 1/2 ''
Interfejs serii Din 7/16 jest zgodny z normą IEC 60169-4.Złącza te zapewniają doskonałą wydajność zarówno w zakresie strat odbiciowych, jak i zniekształceń intermodulacyjnych (IMD). Złącza Din są bardzo wytrzymałe, wyjątkowo stabilne i mają głównie wodoodporne specyfikacje.czyni je idealnymi do zastosowań, w których ważna jest odporność na wibracje i ochrona środowiska.Ponieważ zostały zaprojektowane tak, aby zminimalizować zniekształcenia sygnału spowodowane intermodulacją, złącza 7/16 są szczególnie odpowiednie dla stacji bazowych i systemów komunikacji rozgłoszeniowej.
Urządzenie łączące typu 7/16 (L29) ma wir, aby dołączyć do organizacji, jego charakterystyczną cechą jest moc, pojemność jest duża, napięcie małe, aby pozostać Bob, trzy kroki, które opłaca się być lepszym niż wydajność transferu, rodzaj hermetyczny, Nadaje się do radia, systemu anten telewizyjnych, połączenia skoku i systemu komunikacji mikrofalowej, obecne głównie połączenie kablowe.
| Specyfikacja produktu |

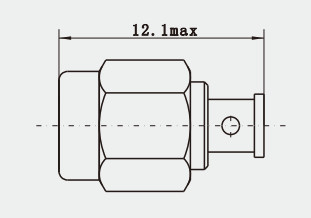

Rysunek produktu:
Parametry elektryczne
|
Impedancja |
50 Ohm |
|
Zakres częstotliwości |
DC ~ 6GHz |
|
PIM |
≤-155 dBc |
|
Strata wtrąceniowa |
≤0,05 dB przy 2 GHz |
|
Foka |
IP67 |
|
Spray solny |
96H |
| VSWR | 0 <f ≤1,0 GHz: 1,02 1,0 <f ≤ 2,7 GHz: 1,03 2,7 <f ≤ 3,7 GHz: 1,06 |
|
Wibracja |
100 m / s2 (10 ~ 500 Hz) |
|
Napięcie robocze |
2700 V MAX |
|
Rezystancja izolacji |
≥10000MΩ |
Charakterystyka materiałowa i mechaniczna
| Środkowy przewodnik | Brąz fosforowy, posrebrzany 3μm |
| Złącze sprężynowe | Tuleja posrebrzana berylem 3μm |
| Izolatory | PTFE |
| Ciało | Mosiężne trójskładnikowe poszycie 3μm |
| Inne części metalowe | Mosiądz, powłoka stopowa 3μm |
| Uszczelka | Silikonowa guma |
Cechy produktu:
* Interfejs zgodny z IEC 60169-4
* Niskie zużycie energii przy dużej mocy nadawczej
* Złącza o niskim tłumieniu i intermodulacji
* Z wodoodpornymi konstrukcjami IEC 169, IP68
* Działają wyjątkowo dobrze w wielokanałowych systemach komórkowych, w których poziom mocy wynosi około 100 watów na kanał
* Niski PIN i niski VSWR dla lepszej wydajności systemu
* Samodzielne rozszerzanie dla ułatwienia instalacji
* Ograniczone połączenia wewnętrzne zmniejszają źródła IMD
* Posrebrzane styki i korpusy pokryte srebrem lub białym brązem zapewniają wysoką przewodność i odporność na korozję
Podanie:
| Sieć | Satcom |
| Komputer / sieci LAN | Komputer / sieci LAN |
| Komunikacja mobilna | Oprzyrządowanie |
| Stacja bazowa | Komunikacja mobilna |
| Obiekty zewnętrzne | Radar, kuchenka mikrofalowa |
| Telekomunikacja | Oprzyrządowanie |
| Automobilowy | Łączenie linii skoku |
| Podstawowe wyposażenie | Radio, antena telewizyjna |
UWAGA:
Możemy dostarczyć ponad 1000 typów DIN 7/16 RF Złącza, jeśli nie są zgodne z twoją prośbą, skontaktuj się z nami.
