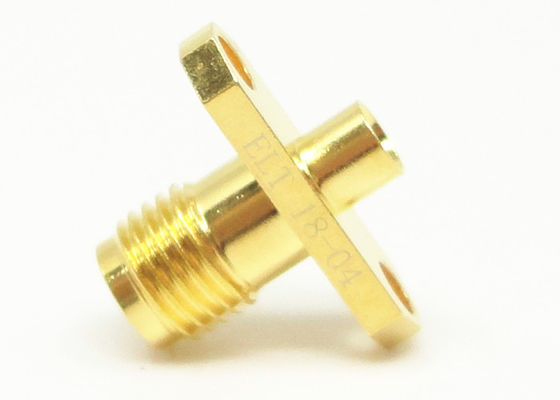

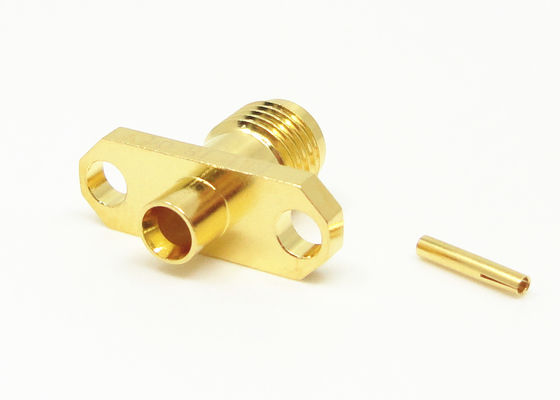

Nazwa produktu: | Konektor koncentryczny RF SMA | Platerowanie: | Pozłacany |
---|---|---|---|
Płeć: | Płeć żeńska | Impedancja: | 50Ω |
częstotliwość: | DC ~ 18 GHz | Trwałość: | 500 cykli |
Podanie: | RF | Materiał: | Mosiądz |
High Light: | złącze anteny sma,złącze sma coax |
Seria SMA jest rodzajem mini, koncentrycznego złącza RF wysokiej częstotliwości, zostało opracowane i wyprodukowane zgodnie z MIL-C-39012.Charakteryzuje się małą objętością, dobrą przepustowością, doskonałymi właściwościami elektrycznymi.SMA to najczęściej używane złącza koncentryczne RF w różnych dziedzinach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może sięgać do 20GHz.
Zalety:
√ Bogaty wybór złączy (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.), Ponad 500
doświadczeni pracownicy z ponad 10 liniami produkcyjnymi
√ Specjalizuje się w produkcji złącza RF od ponad 16 lat
√ Z naszą własną fabryką z 35 000㎡
√ Wymień Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK ect.z krótką dostawą
√ Konkurencyjna cena
√ Średni miesięczny obrót to 10 milionów
√ Zamówienia na zamówienie (ODM) mile widziane tutaj
√ Ścisła kontrola jakości (raport QA), przeszła, ISO9001, ROHS, CE
√ Zobowiązujemy się dostarczać klientom produkty wysokiej jakości
√ Mają długie i bogate doświadczenie we współpracy z krajowymi dostawami komponentów projektu, takimi jak China ShenZhou 9
Rysunek konturowy: (mm)
Specyfikacja:
Parametry elektryczne | |||
Impedancja | 50Ω | ||
Zakres częstotliwości | Podłącz za pomocą kabla solf DC ~ 12,4 GHz | ||
Podłącz półsztywnym kablem DC ~ 18GHz | |||
Napięcie znamionowe | 335VRMS * | ||
Dielektryki Odporność na napięcie | 1000VRMS * | ||
Odporność izolacji | ≥5000MΩ | ||
Centrum oporu | Środkowy przewodnik | ≤3,0 mΩ | |
Przewodnik zewnętrzny | ≤2,0 mΩ | ||
VSWR | ≤1,3 | ||
Charakterystyka materiałowa i mechaniczna | |||
Środkowy przewodnik | Męski | Mosiądz pozłacany | |
Płeć żeńska | Sn-P Brązowe pozłacane | ||
Elastyczny kontakt | Brąz berylowy, niklowany | ||
Skorupa i inne części metalowe | Mosiądz niklowany | ||
Pasywacja ze stali nierdzewnej | |||
Zaciskany rękaw | Mosiądz niklowany | ||
Izolatory | PTFE | ||
Uszczelka | Silikonowa guma | ||
Trwałość | 500 cykli | ||
Moment dokręcania połączenia | 0,79; 1,13 Nm |
Podanie:
* Lotnictwo
* Szerokopasmowy
*Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja
* Połączenie między płytkami
Katalog produktów:
Adapter RF |
Złącze RF SMA / SSMA |
Złącze RF SMP / SSMP |
Złącze RF TNC |
Złącze RF typu N. |
Złącze RF MCX / MMCX |
Złącze BNC RF Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
Zespoły kabli RF |
Adapter falowodu do koncentrycznego |
Uszczelnienia hermetyczne szkło-metal |
Złącze serii J30J |
Mikrofalowe złącza obrotowe |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMAJeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami i podaj swoje dane.
