Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Conector TNC | Platerowanie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Trwałość: | 500 cykli |
| Materiał kontaktowy: | Mosiądz, BeCu | Materiał: | Gitara basowa |
| Standard projektowania:: | IEC 60169-17 | Rodzaj: | proste |
| High Light: | złącze grodzi tnc,złącze jack tnc |
||

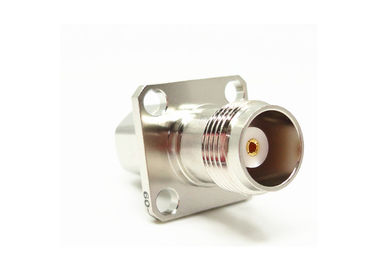

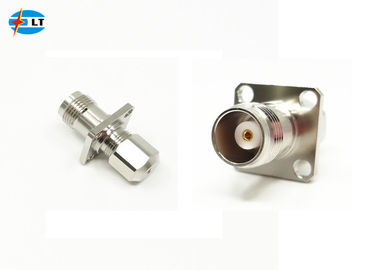

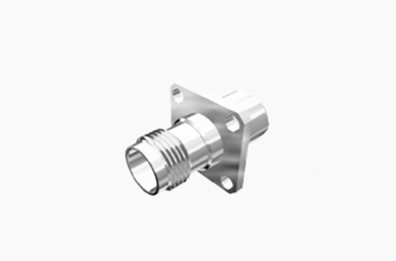

Niklowane złącze żeńskie TNC z czterema otworami, kołnierzowe złącze RF do montażu na panelu
TNC series product is designed as a threaded version of BNC connector, the TNC RF connectors features screw threads for mating.TNC connectors are miniature, threaded waterproof units with a constant 50ohm impedance,operating from DC-11ghZ, there are two types of TNC connectors:standard and reverse polarity.these low cost connector typically utilize die cast and molded components.While performance will not be equal to the industrial or military grade products,these connectors are ideal for use on a varity of commercial applications. Produkt z serii TNC został zaprojektowany jako gwintowana wersja złącza BNC, złącza TNC RF mają gwintowane śruby do łączenia. Złącza TNC to miniaturowe, gwintowane wodoodporne urządzenia o stałej impedancji 50 omów, działające od DC-11ghZ, istnieją dwa rodzaje złącz TNC : standardowa i odwrotna polaryzacja. te tanie złącza zwykle wykorzystują elementy odlewane ciśnieniowo i odlewane. Chociaż wydajność nie będzie równa produktom przemysłowym lub wojskowym, złącza te są idealne do stosowania w różnych zastosowaniach komercyjnych. Widely used for antenna connections, TNC have many applications in avionics, defence, communications and general industrial markets. Szeroko stosowane do połączeń antenowych, TNC mają wiele zastosowań w awionice, obronie, komunikacji i ogólnych rynkach przemysłowych. Reverse polarity and 75 ohm TNC are also available. Dostępna jest również odwrotna polaryzacja i 75 omów TNC.
Specyfikacja
Parametry elektryczne | ||||
Impedancja | 50Ω | |||
Zakres częstotliwości | DC ~ 4GHz | |||
Napięcie znamionowe | 2500VRMS (maksymalny poziom morza) | |||
Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) | |||
Rezystancja izolacji | ≥2000MΩ | |||
Rezystancja kontaktowa | Zewnętrzny przewodnik | ≤6mΩ | ||
Środkowy przewodnik | ≤1,5mΩ | |||
VSMR | ≤1,3 | |||
Specyfikacja mechaniczna
| Standard projektowania | IEC 60169-17 |
| Zgodny z RoHS | tak |
| Zakończenie kontaktu z centrum | Fałda |
| Zakończenie kontaktu zewnętrznego | Fałda |
| Cykle godowe | 500 rowerów |
| Utrzymanie kontaktu | 10 N min |
| Retencja kabla | 100N min |
| Siła krycia | Maks. 13,6N |
| Siła odsprzęgająca | Maks. 13,6N |
Specyfikacja środowiskowa:
| temperatura robocza | Od -30 do +70 stopni C |
| Klasa IP (skojarzone) | IP64 |
Szczegółowy rysunek
Funkcje:
1, Podczas gdy wydajność nie będzie równa produktom przemysłowym lub wojskowym, te złącza zaciskane RF są idealne do stosowania w różnych zastosowaniach komercyjnych
2, złącze RF RF serii TNC jest zaprojektowane jako gwintowana wersja złącza BNC.
3, TNC RF connectors features screw threads for mating. 3, złącza RF TNC mają gwintowane śruby do krycia. RF TNC connectors are miniature, threaded waterproof units with a constant 50ohm impedance,operating fromDC-11ghz Złącza RF TNC to miniaturowe, gwintowane wodoodporne urządzenia o stałej impedancji 50 omów, działające od DC-11 GHz
4, Istnieją dwa rodzaje złączy TNC: standardowa i odwrotna polaryzacja
5, te tanie fabryki z chińskim dostawcą złącze RF zazwyczaj wykorzystuje elementy odlewane i formowane.
6, produkty z serii TNC są rodzajem zwijania, często ma szerokość roboczą, łączą się niezawodnie.
Podanie:
* Stacja bazowa
* Sieć
* Radar
* Anteny
* Telekomunikacja
* Komputery
* Szybkie modemy kablowe
* Telekomunikacja
* Telefony komórkowe
* Oprzyrządowanie
UWAGA:
Mamy ponad 10 000 rodzajów produktów połączeniowych ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.)), Jeśli używane złącze jest nie znaleziono, skontaktuj się z nami, podając swoje dane.
