Szczegóły Produktu:
Zapłata:
|
| materiał: | Ze stali nierdzewnej | Płeć: | Kobieta |
|---|---|---|---|
| Nazwa produktu: | Adapter K / 2,4 mm | Słowa kluczowe: | Złącza adaptera MMW |
| element: | Złącza fali milimetrowej | Poszycia: | Niklowane |
| aplikacji: | RF | Poszycie powierzchni: | Pasywuj |
| Rodzaj złącza: | Proste złącza RF | ||
| High Light: | adapter kabla koncentrycznego,adapter złącza rf |
||

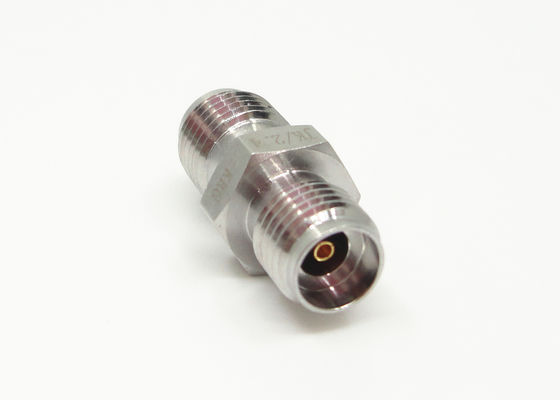

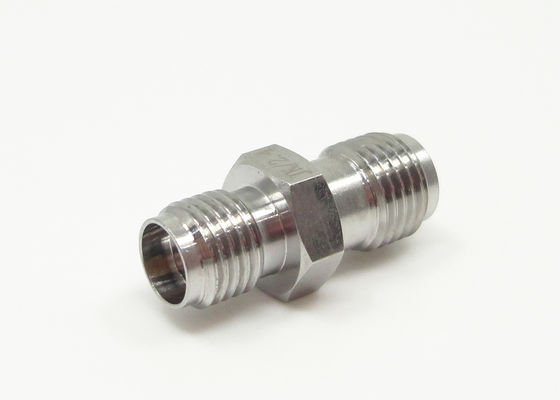

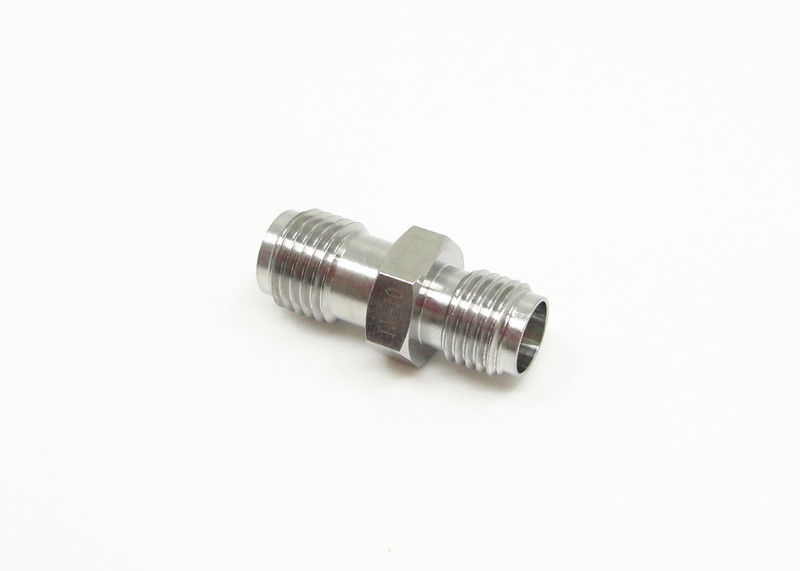

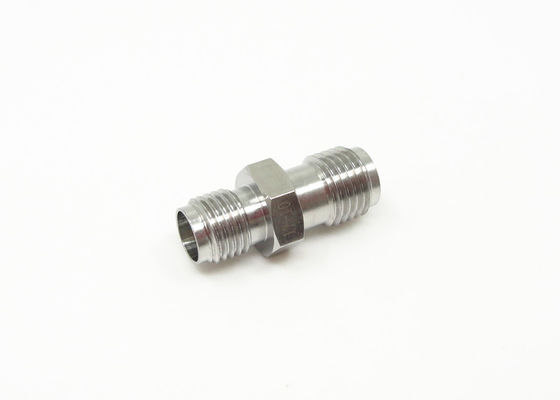

Niklowany Adapter żeński 2,2 mm (K) na 2,4 mm prosty milimetrowy falowy MMW
Złącza fali milimetrowej typu K , zwane również złączami MMW 2,92 mm, są jednym z najpopularniejszych łączników fali milimetrowej o szerokim zakresie częstotliwości do 40 GHz. Można je połączyć ze złączami SMA i 3,5 mm.
Te złącza MMW typu K (2,92 mm) przyjmują interfejs powietrzny, co czyni je małymi rozmiarami, lekkimi i bardzo niezawodnymi w połączeniu itp.
Produkt typu 2,4 mm to wysokowydajne złącze fali milimetrowej, częstotliwość wynosi 50 GHz, użyj połączenia gwintowego interfejsu powietrznego, z cechami małej objętości, lekkości, wysokiej częstotliwości użytkowania, niezawodnego połączenia, jest szeroko stosowany w pomiarach mikrofalowych wysokiej częstotliwości i urządzenia fal milimetrowych.
Precyzyjny 50-omowy koncentryczny adapter 3,5 mm na 2,4 mm do ogólnego zastosowania w zakresie fal radiowych i mikrofal. Te wysokowydajne złącza są używane w szerokim zakresie ustawień testowych i pomiarowych, od komunikacji komórkowej do satelitarnej, w celu właściwego dopasowania sprzętu i połączenia kablowego. Złącza są zbudowane z wytrzymałej stali nierdzewnej i są zaprojektowane tak, aby wytrzymać wielokrotne użytkowanie. Wyposażone są w dielektryk powietrzny ze wspornikiem z tworzywa sztucznego z utratą strat.
Specyfikacja:
| Impedancja | 50 Ω |
| Zakres częstotliwości | DC - 40 GHz |
| Napięcie znamionowe | 250 VRMS (maks. Poziom morza) |
| Dielektryk wytrzymujący napięcie | 750 VRMS (maks. Poziom morza) |
Współczynnik fali stojącej napięcia | ≤1,25 |
| Rezystancja kontaktowa | Środkowy przewodnik ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Rezystancja izolacji | ≥ 5000 MΩ |
| Wewnętrzny dyrygent | Wtyk męski: mosiądz, pozłacany |
| Kobieta Jack: BeCu, pozłacane | |
| Elastyczny kontakt | BeCu, niklowany |
| Korpus / skorupa / obudowa | Mosiądz, pozłacany |
| Izolator | PTFE |
| Uszczelka | Silikonowa guma |
| Temperatura | -55 ℃ ~ + 125 ℃ |
| Trwałość | 500 cykli |
| Moment obrotowy | 0,79 ~ 1,13 Nm |
| Utrata wtrąceniowa | <.04 sqrt (f (GHz)) dB |
| Zakres temperatury | -65 ℃ ~ + 165 ℃ |
| Pin kontaktowy | Pozłacane |
Cechy:
• Adapter RF 2,4 mm do 3,5 mm to precyzyjne złącza mikrofalowe.
• Konstrukcja ze stali nierdzewnej
• Doskonała wydajność elektryczna do 50 GHz
• Złącza w opcjach End Launch i Flange
• Adaptery do 2,4 mm, SMP, 2,92 mm, SMA.
• Interfejs współpracujący złącza według MIL-STD-348
• Doskonały do zastosowań wymagających transmisji wysokiej częstotliwości
• Doskonała wydajność elektryczna do 50 GHz
• Doskonała niezawodność w przypadku ekstremalnych wstrząsów i wibracji
• Szybkie podłączanie wtyczek kablowych i adaptera
Zalety:
| Normalne produkty | Produkty elitarne | |
| Zakres częstotliwości | DC ~ 40 GHz | DC ~ 65 GHz |
| VSWR | ≤1,35 | ≤1,3 |
| Trwałość | 300 cykli | > 500 cykli |
Podanie:
* Awionika, radary
* Systemy nawigacyjne
* Pociski i systemy naprowadzające
* Centra badawcze
* Komunikacja satelitarna
* Systemy telekomunikacyjne
* Oprzyrządowanie
* Motoryzacja
* Komputer / LAN
* Telekomunikacja
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajów adapterów MMW , jeśli łącznik, którego używasz nie zostanie znaleziony, skontaktuj się z nami ze swoimi danymi .
